Bedraad motorisatiekit voor rolluik 20 kg - buis ZF Ø 54 mm - 10 Nm
Referentie : W0002750
- Motorisatiekit met ZF-buis Ø 54 mm
- Bedrade motorisatie (zonder schakelaar)
- Schakelaar opbouw of inbouw optioneel
- Motor koppel: 10 Nm
- Heftcapaciteit lamellen: max. 20 kg
- Breedte van de opening: van 602 mm tot 1 600 mm
- Eindafstelling: manueel
- Garantie: 2 jaar
Op voorraad
Levering binnen 3 tot 5 dagen
€ 108,39
Inclusief belasting
Omschrijving
Attentie: Schakelaar niet inbegrepen in de set.
Deze complete renovatieset is bedoeld voor de motorisering van een rolluik van maximaal 20 kg.
De bedrade motor, geplaatst in een ZF-buis van 54 mm diameter, drijft het rolluik aan dankzij de meegeleverde klikbevestigingen voor lamellen van 8 mm.
De eindafstelling is zeer eenvoudig en wordt handmatig gedaan.
Veiligheid, stilte en comfort worden gegarandeerd.
Wij raden het gebruik van de WKH138 aanslagen aan.
Berekening van het gewicht van het rolluik:
- Gewicht van het rolluik = breedte x (hoogte + 20 cm) x gewicht van de lamellen per m²
- Gewicht van de 8 mm lamellen: PVC = 4 kg/m², geschuimd ALU = 4,5 kg/m², geëxtrudeerd ALU = 7 kg/m², HOUT = 11 kg/m²
Dimensionele limieten:
• Traditionele montage:
- Alleen buis 1 = raamopening breedte van 602 mm tot 1.600 mm
• Renovatie montage:
- Alleen buis 1 = raamopening breedte van 642 mm tot 1.570 mm
Keuze van bevestigingen:
- Een lamel van 8 mm komt overeen met een lamelhoogte van 30 tot 45 mm (bevestigingen inbegrepen in de set).
- Een lamel van 14 mm komt overeen met een lamelhoogte van 50 tot 60 mm (gebruik de bevestigingen WKH881A).
Keuze van de schakelaar:
- Bedrade opbouwschakelaar = referentie C0013200
- Bedrade inbouwschakelaar = referentie C0013205

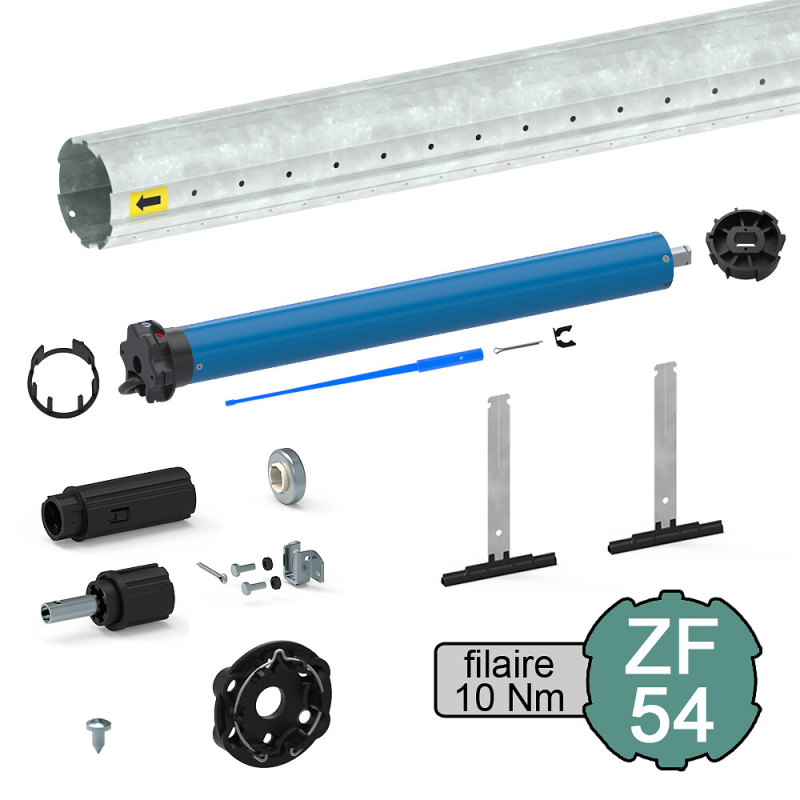

Inhoud van de set:
- 1 bedrade motor Ø 45 mm 10 Nm (voor rolluik tot 20 kg)
- 1 stalen ZF-buis Ø 54 mm
- 1 motoradapterset Ø 45 mm voor ZF-buis Ø 54 mm
- 1 wandsteun voor motor met sterkop
- 2 klikbevestigingen voor 8 mm lamellen (voor 14 mm lamellen, gebruik de bevestigingen WKH881A)
- 1 traditionele asdop voor ZF-buis Ø 54 mm + steun
- 1 renovatie asdop voor ZF-buis Ø 54 mm met vrouwelijke kruk + lager
Deze complete renovatieset is bedoeld voor de motorisering van een rolluik van maximaal 20 kg.
De bedrade motor, geplaatst in een ZF-buis van 54 mm diameter, drijft het rolluik aan dankzij de meegeleverde klikbevestigingen voor lamellen van 8 mm.
De eindafstelling is zeer eenvoudig en wordt handmatig gedaan.
Veiligheid, stilte en comfort worden gegarandeerd.
Wij raden het gebruik van de WKH138 aanslagen aan.
Berekening van het gewicht van het rolluik:
- Gewicht van het rolluik = breedte x (hoogte + 20 cm) x gewicht van de lamellen per m²
- Gewicht van de 8 mm lamellen: PVC = 4 kg/m², geschuimd ALU = 4,5 kg/m², geëxtrudeerd ALU = 7 kg/m², HOUT = 11 kg/m²
Dimensionele limieten:
• Traditionele montage:
- Alleen buis 1 = raamopening breedte van 602 mm tot 1.600 mm
• Renovatie montage:
- Alleen buis 1 = raamopening breedte van 642 mm tot 1.570 mm
Keuze van bevestigingen:
- Een lamel van 8 mm komt overeen met een lamelhoogte van 30 tot 45 mm (bevestigingen inbegrepen in de set).
- Een lamel van 14 mm komt overeen met een lamelhoogte van 50 tot 60 mm (gebruik de bevestigingen WKH881A).
Keuze van de schakelaar:
- Bedrade opbouwschakelaar = referentie C0013200
- Bedrade inbouwschakelaar = referentie C0013205
Inhoud van de set:
- 1 bedrade motor Ø 45 mm 10 Nm (voor rolluik tot 20 kg)
- 1 stalen ZF-buis Ø 54 mm
- 1 motoradapterset Ø 45 mm voor ZF-buis Ø 54 mm
- 1 wandsteun voor motor met sterkop
- 2 klikbevestigingen voor 8 mm lamellen (voor 14 mm lamellen, gebruik de bevestigingen WKH881A)
- 1 traditionele asdop voor ZF-buis Ø 54 mm + steun
- 1 renovatie asdop voor ZF-buis Ø 54 mm met vrouwelijke kruk + lager
Technische documentatie
Installatie-instructies
Gemaakt voor u
Van ontwerp tot distributie is SLID'UP by Mantion de Franse expert in schuifsystemen en oplossingen voor woningautomatisering.
Merk
Technische fiche
| Gebruik / Toepassing | Rolluik |
|---|---|
| B2B-garantie | 2 jaar |
| Dikte van het lemmet | 8 mm |
| Activiteit | Deuren |
| Bestellingstype | Bedraad |
| Materiaal | Verzinkt staal |
| Maximale vermogen | 112 W |
| Maximaal gewicht rolluik | 20 kg |
| Motorkoppel | 10 Nm |
| Motortype | Tubulair |
| Motorspanning | 230 V DC |
| Montagetype |
Renovatie Traditioneel |
| Oorsprong van fabricage | Frankrijk |
| Producttype | Motorisatiekit |
| Beschermingsindex | IP44 |
| Rotatiesnelheid van het rolluik | 15 rpm |
| Voedingsspanning | 230 V AC |
| Buis type - Koppelingsmoment | ZF 54 - 10 Nm |
| Buis type (variatie) | ZF Ø 54 mm |
| Merk | SLID'UP by Mantion |
| Garantie | 2 jaar |
