Bedrade motorisatieset voor rolluik 40 kg - OCTO buis Ø 60 mm - 20 Nm

Let op: Schakelaar niet inbegrepen in de set.

Deze complete renovatieset is bedoeld voor de motorisering van een rolluik van maximaal 40 kg.

De bedrade motor, geplaatst in een telescopische achthoekige buis van 60 mm diameter, drijft het rolluik aan dankzij de klipbevestigingen voor lamellen van 8 mm die in de set zijn meegeleverd.

De instelling van de eindstanden, die zeer eenvoudig is, gebeurt handmatig.

Veiligheid, stilte en comfort worden gegarandeerd.

Wij raden het gebruik van de aanslagen WKH138 aan.

Berekening van het gewicht van het rolluik:
- Gewicht van het rolluik = breedte x (hoogte + 20 cm) x gewicht van de lamellen per m²
- Gewicht van 8 mm lamellen: PVC = 4 kg/m², geschuimd ALU = 4,5 kg/m², geëxtrudeerd ALU = 7 kg/m², HOUT = 11 kg/m²

Dimensionale limieten:
• Traditionele montage:
- Alleen buis 1 = breedte opening van 680 mm tot 1.600 mm
- Buis 1 + buis 2 = breedte opening van 1.600 mm tot 2.900 mm
• Renovatiemontage:
- Alleen buis 1 = breedte opening van 680 mm tot 1.560 mm
- Buis 1 + buis 2 = breedte opening van 1.560 mm tot 2.860 mm

Keuze van de bevestigingen:

- Een lamel van 8 mm komt overeen met een lamelhoogte van 30 tot 45 mm (bevestigingen meegeleverd in de set).
- Een lamel van 14 mm komt overeen met een lamelhoogte van 50 tot 60 mm (gebruik de schroefbevestigingen WKH883C. Korte schroeven meegeleverd in de set).

Keuze van de schakelaar:
- Bedrade opbouwschakelaar = referentie C0013200
- Bedrade inbouwschakelaar = referentie C0013205

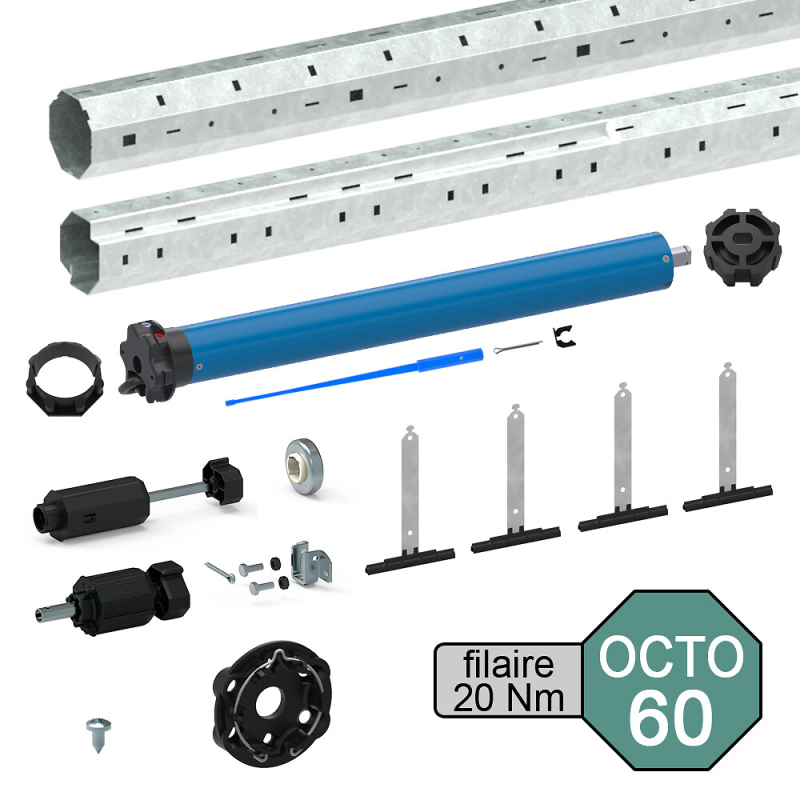

Inhoud van de set:
- 1 bedrade motor Ø 45 mm 20 Nm (voor rolluik van max. 40 kg)
- 1 telescopische achthoekige buis, op maat te maken Ø 60 mm
- 1 motoradapterset Ø 45 mm voor achthoekige buis Ø 60 mm
- 1 wandhouder voor motor met sterkop
- 4 klipbevestigingen voor lamellen van 8 mm (voor lamellen van 14 mm, gebruik de schroefbevestigingen WKH883C)
- 1 versterkte asdop type traditioneel voor achthoekige buis Ø 60 mm + houder
- 1 versterkte asdop type renovatie voor achthoekige buis Ø 60 mm met vrouwelijke tandkrans + lager
