Kit de motorisation cableado para persiana enrollable 40 kg - tubo OCTO Ø 60 mm - 20 Nm
Referencia : W0002710
- Kit de motorización con tubo octogonal Ø 60 mm
- Motorización cableada (sin interruptor)
- Interruptor de superficie o empotrable opcional
- Par motor: 20 Nm
- Capacidad de elevación del tambor: 40 kg máx.
- Ancho del hueco: de 680 mm a 2.900 mm
- Ajuste de finales de carrera: manual
- Garantía: 2 años
En stock
Entrega en 3 a 5 días
114,68 €
Impuestos incluidos
Descripción
Atención: Interruptor no incluido en el kit.
Este kit de renovación completo está destinado a la motorización de una persiana enrollable de 40 kg máximo.
El motor cableado, colocado en un tubo octogonal telescópico de 60 mm de diámetro, acciona el tabique gracias a los enganches a presionar para lamas de 8 mm incluidos en el kit.
El ajuste de los topes finales, muy sencillo, se realiza manualmente.
Se respetan la seguridad, el silencio y la comodidad.
Recomendamos el uso de los topes WKH138.
Cálculo del peso del tabique:
- Peso del tabique = ancho x (altura + 20 cm) x peso de las lamas por m²
- Peso de las lamas de 8 mm: PVC = 4 kg/m², ALU espumado = 4,5 kg/m², ALU extruido = 7 kg/m², MADERA = 11 kg/m²
Límites dimensionales:
• Montaje tradicional:
- Solo tubo 1 = ancho de hueco de 680 mm a 1 600 mm
- Tubo 1 + tubo 2 = ancho de hueco de 1 600 mm a 2 900 mm
• Montaje renovación:
- Solo tubo 1 = ancho de hueco de 680 mm a 1 560 mm
- Tubo 1 + tubo 2 = ancho de hueco de 1 560 mm a 2 860 mm
Elección de los enganches:
- Una lama de 8 mm corresponde a una altura de lama de 30 a 45 mm (enganches incluidos en el kit).
- Una lama de 14 mm corresponde a una altura de lama de 50 a 60 mm (usar los enganches WKH883C para atornillar. Tornillos cortos incluidos en el kit).
Elección del interruptor:
- Interruptor cableado en superficie = referencia C0013200
- Interruptor cableado empotrable = referencia C0013205

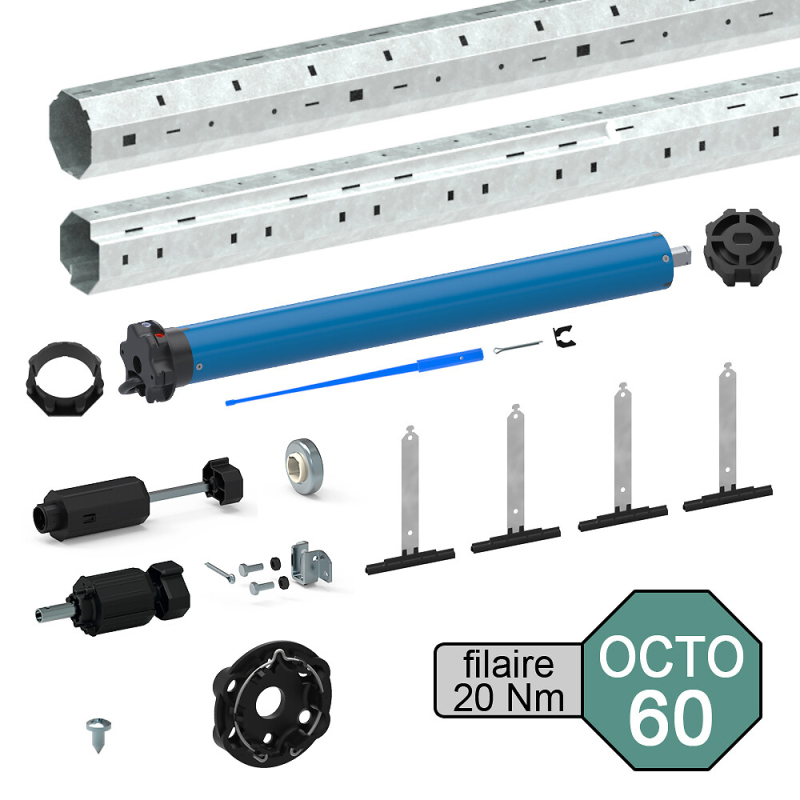

Contenido del kit:
- 1 motor cableado Ø 45 mm 20 Nm (para persiana enrollable de 40 kg máx.)
- 1 tubo octogonal telescópico recortable Ø 60 mm
- 1 kit adaptador motor Ø 45 mm para tubo octogonal Ø 60 mm
- 1 soporte mural para motor con cabeza estrella
- 4 enganches a presionar para lamas de 8 mm (para lamas de 14 mm, usar los enganches WKH883C para atornillar)
- 1 extremo de eje reforzado tipo tradicional para tubo octogonal Ø 60 mm + soporte
- 1 extremo de eje reforzado tipo renovación para tubo octogonal Ø 60 mm con piñón hembra + rodamiento
Este kit de renovación completo está destinado a la motorización de una persiana enrollable de 40 kg máximo.
El motor cableado, colocado en un tubo octogonal telescópico de 60 mm de diámetro, acciona el tabique gracias a los enganches a presionar para lamas de 8 mm incluidos en el kit.
El ajuste de los topes finales, muy sencillo, se realiza manualmente.
Se respetan la seguridad, el silencio y la comodidad.
Recomendamos el uso de los topes WKH138.
Cálculo del peso del tabique:
- Peso del tabique = ancho x (altura + 20 cm) x peso de las lamas por m²
- Peso de las lamas de 8 mm: PVC = 4 kg/m², ALU espumado = 4,5 kg/m², ALU extruido = 7 kg/m², MADERA = 11 kg/m²
Límites dimensionales:
• Montaje tradicional:
- Solo tubo 1 = ancho de hueco de 680 mm a 1 600 mm
- Tubo 1 + tubo 2 = ancho de hueco de 1 600 mm a 2 900 mm
• Montaje renovación:
- Solo tubo 1 = ancho de hueco de 680 mm a 1 560 mm
- Tubo 1 + tubo 2 = ancho de hueco de 1 560 mm a 2 860 mm
Elección de los enganches:
- Una lama de 8 mm corresponde a una altura de lama de 30 a 45 mm (enganches incluidos en el kit).
- Una lama de 14 mm corresponde a una altura de lama de 50 a 60 mm (usar los enganches WKH883C para atornillar. Tornillos cortos incluidos en el kit).
Elección del interruptor:
- Interruptor cableado en superficie = referencia C0013200
- Interruptor cableado empotrable = referencia C0013205
Contenido del kit:
- 1 motor cableado Ø 45 mm 20 Nm (para persiana enrollable de 40 kg máx.)
- 1 tubo octogonal telescópico recortable Ø 60 mm
- 1 kit adaptador motor Ø 45 mm para tubo octogonal Ø 60 mm
- 1 soporte mural para motor con cabeza estrella
- 4 enganches a presionar para lamas de 8 mm (para lamas de 14 mm, usar los enganches WKH883C para atornillar)
- 1 extremo de eje reforzado tipo tradicional para tubo octogonal Ø 60 mm + soporte
- 1 extremo de eje reforzado tipo renovación para tubo octogonal Ø 60 mm con piñón hembra + rodamiento
Documentación técnica
Notice de pose W0002710
Fabricado para usted
Desde el diseño hasta la comercialización, SLID'UP by Mantion es el especialista francés en sistemas correderos y motorizaciones para el hogar.
Brand
Ficha técnica
| Uso / Aplicación | Persiana |
|---|---|
| Garantía B2B | 2 ans |
| Garantía | 2 años |
| Grosor de lama | 8 mm |
| Actividad | Puertas |
| Tipo de control | Por cable |
| Material | Acero galvanizado |
| Potencia máx. | 145 W |
| Peso máx. persiana enrollable | 40 kg |
| Par motor | 20 Nm |
| Tipo de motor | Tubular |
| Tensión del motor | 230 V DC |
| Tipo de montaje |
Renovación Tradicional |
| Origen de fabricación | Francia |
| Tipo de producto | Kit motorización |
| Índice de protección | IP44 |
| Velocidad de rotación de la mallorquina | 15 rpm |
| Tensión de alimentación | 230 V AC |
| Tipo de tubo (mm) - Par motor (Nm) | OCTO 60 - 20 Nm |
| Tipo de tubo (variación) | OCTO Ø 60 mm |
| Brand | SLID'UP by Mantion |
