Kit de motorización cableada para persiana enrollable 20 kg - tubo OCTO Ø 60 mm - 10 Nm
Referencia : W0002700
- Kit de motorización con tubo octogonal Ø 60 mm
- Motorización cableada (sin interruptor)
- Interruptor en superficie o empotrado opcional
- Par del motor: 10 Nm
- Capacidad de elevación del tabique: 20 kg máx.
- Ancho del vano: de 680 mm a 2 900 mm
- Ajuste de los finales de carrera: manual
- Garantía: 2 años
En stock
Entrega en 3 a 5 días
109,66 €
Impuestos incluidos
Descripción
Atención: Interruptor no incluido en el kit.
Este kit de renovación completo está destinado a la motorización de una persiana enrollable de 20 kg máximo.
El motor cableado, colocado en un tubo octogonal telescópico de 60 mm de diámetro, acciona el tambor gracias a los clips para lamas de 8 mm incluidos en el kit.
El ajuste de los finales de carrera, muy fácil, se realiza manualmente.
Se respetan la seguridad, el silencio y el confort.
Le recomendamos el uso de los topes WKH138.
Cálculo del peso del tambor:
- Peso del tambor = ancho x (alto + 20 cm) x peso de las lamas por m²
- Peso de las lamas 8 mm: PVC = 4 kg/m², ALU espumado = 4,5 kg/m², ALU extruido = 7 kg/m², MADERA = 11 kg/m²
Límites dimensionales:
• Montaje tradicional:
- Solo tubo 1 = ancho del hueco de 680 mm a 1 600 mm
- Tubo 1 + tubo 2 = ancho del hueco de 1 600 mm a 2 900 mm
• Montaje de renovación:
- Solo tubo 1 = ancho del hueco de 680 mm a 1 560 mm
- Tubo 1 + tubo 2 = ancho del hueco de 1 560 mm a 2 860 mm
Elección de los clips:
- Una lama de 8 mm corresponde a una altura de lama de 30 a 45 mm (clips incluidos en el kit).
- Una lama de 14 mm corresponde a una altura de lama de 50 a 60 mm (usar los clips WKH883C para atornillar. Tornillos cortos incluidos en el kit).
Elección del interruptor:
- Interruptor cableado en superficie = referencia C0013200
- Interruptor cableado empotrable = referencia C0013205

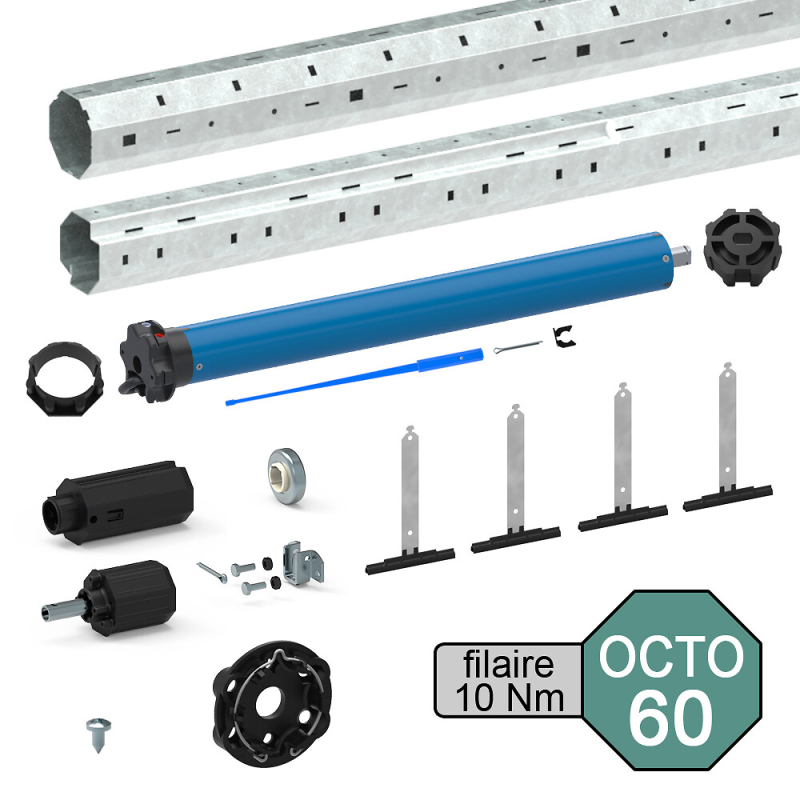

Contenido del kit:
- 1 motor cableado Ø 45 mm 10 Nm (para persiana enrollable de 20 kg máx.)
- 1 tubo octogonal telescópico recortable Ø 60 mm
- 1 kit adaptador motor Ø 45 mm para tubo octogonal Ø 60 mm
- 1 soporte mural para motor con cabeza estrella
- 4 clips para lamas de 8 mm (para lamas de 14 mm, usar los clips WKH883C para atornillar. Tornillos cortos incluidos en el kit).
- 1 extremo de eje tipo tradicional para tubo octogonal Ø 60 mm + soporte
- 1 extremo de eje tipo renovación para tubo octogonal Ø 60 mm con trinquete hembra + rodamiento
Este kit de renovación completo está destinado a la motorización de una persiana enrollable de 20 kg máximo.
El motor cableado, colocado en un tubo octogonal telescópico de 60 mm de diámetro, acciona el tambor gracias a los clips para lamas de 8 mm incluidos en el kit.
El ajuste de los finales de carrera, muy fácil, se realiza manualmente.
Se respetan la seguridad, el silencio y el confort.
Le recomendamos el uso de los topes WKH138.
Cálculo del peso del tambor:
- Peso del tambor = ancho x (alto + 20 cm) x peso de las lamas por m²
- Peso de las lamas 8 mm: PVC = 4 kg/m², ALU espumado = 4,5 kg/m², ALU extruido = 7 kg/m², MADERA = 11 kg/m²
Límites dimensionales:
• Montaje tradicional:
- Solo tubo 1 = ancho del hueco de 680 mm a 1 600 mm
- Tubo 1 + tubo 2 = ancho del hueco de 1 600 mm a 2 900 mm
• Montaje de renovación:
- Solo tubo 1 = ancho del hueco de 680 mm a 1 560 mm
- Tubo 1 + tubo 2 = ancho del hueco de 1 560 mm a 2 860 mm
Elección de los clips:
- Una lama de 8 mm corresponde a una altura de lama de 30 a 45 mm (clips incluidos en el kit).
- Una lama de 14 mm corresponde a una altura de lama de 50 a 60 mm (usar los clips WKH883C para atornillar. Tornillos cortos incluidos en el kit).
Elección del interruptor:
- Interruptor cableado en superficie = referencia C0013200
- Interruptor cableado empotrable = referencia C0013205
Contenido del kit:
- 1 motor cableado Ø 45 mm 10 Nm (para persiana enrollable de 20 kg máx.)
- 1 tubo octogonal telescópico recortable Ø 60 mm
- 1 kit adaptador motor Ø 45 mm para tubo octogonal Ø 60 mm
- 1 soporte mural para motor con cabeza estrella
- 4 clips para lamas de 8 mm (para lamas de 14 mm, usar los clips WKH883C para atornillar. Tornillos cortos incluidos en el kit).
- 1 extremo de eje tipo tradicional para tubo octogonal Ø 60 mm + soporte
- 1 extremo de eje tipo renovación para tubo octogonal Ø 60 mm con trinquete hembra + rodamiento
Documentación técnica
Notice de pose W0002700
Fabricado para usted
Desde el diseño hasta la comercialización, SLID'UP by Mantion es el especialista francés en sistemas correderos y motorizaciones para el hogar.
Brand
Ficha técnica
| Uso / Aplicación | Persiana |
|---|---|
| Garantía B2B | 2 ans |
| Garantía | 2 años |
| Grosor de lama | 8 mm |
| Actividad | Puertas |
| Tipo de control | Por cable |
| Material | Acero galvanizado |
| Potencia máx. | 112 W |
| Peso máx. persiana enrollable | 20 kg |
| Par motor | 10 Nm |
| Tipo de motor | Tubular |
| Tensión del motor | 230 V DC |
| Tipo de montaje |
Renovación Tradicional |
| Origen de fabricación | Francia |
| Tipo de producto | Kit motorización |
| Índice de protección | IP44 |
| Velocidad de rotación de la mallorquina | 15 rpm |
| Tensión de alimentación | 230 V AC |
| Tipo de tubo (mm) - Par motor (Nm) | OCTO 60 - 10 Nm |
| Tipo de tubo (variación) | OCTO Ø 60 mm |
| Brand | SLID'UP by Mantion |
